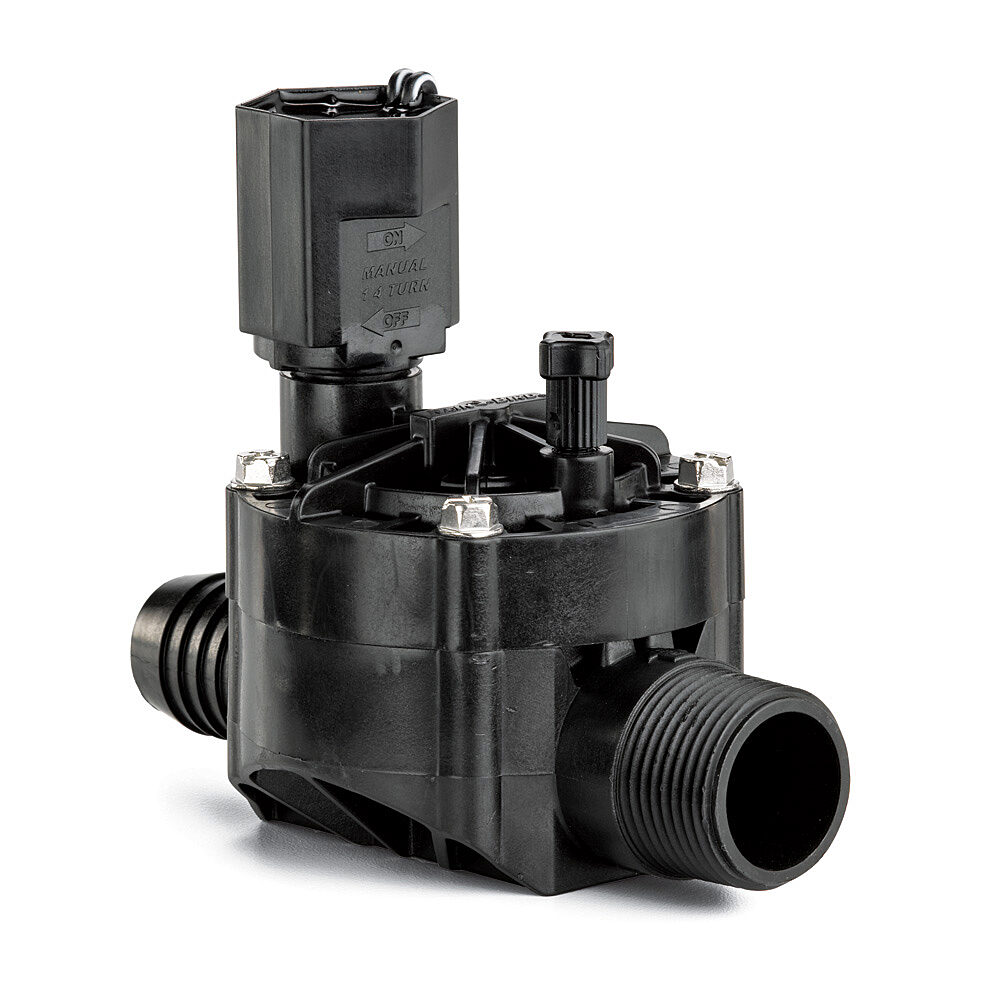

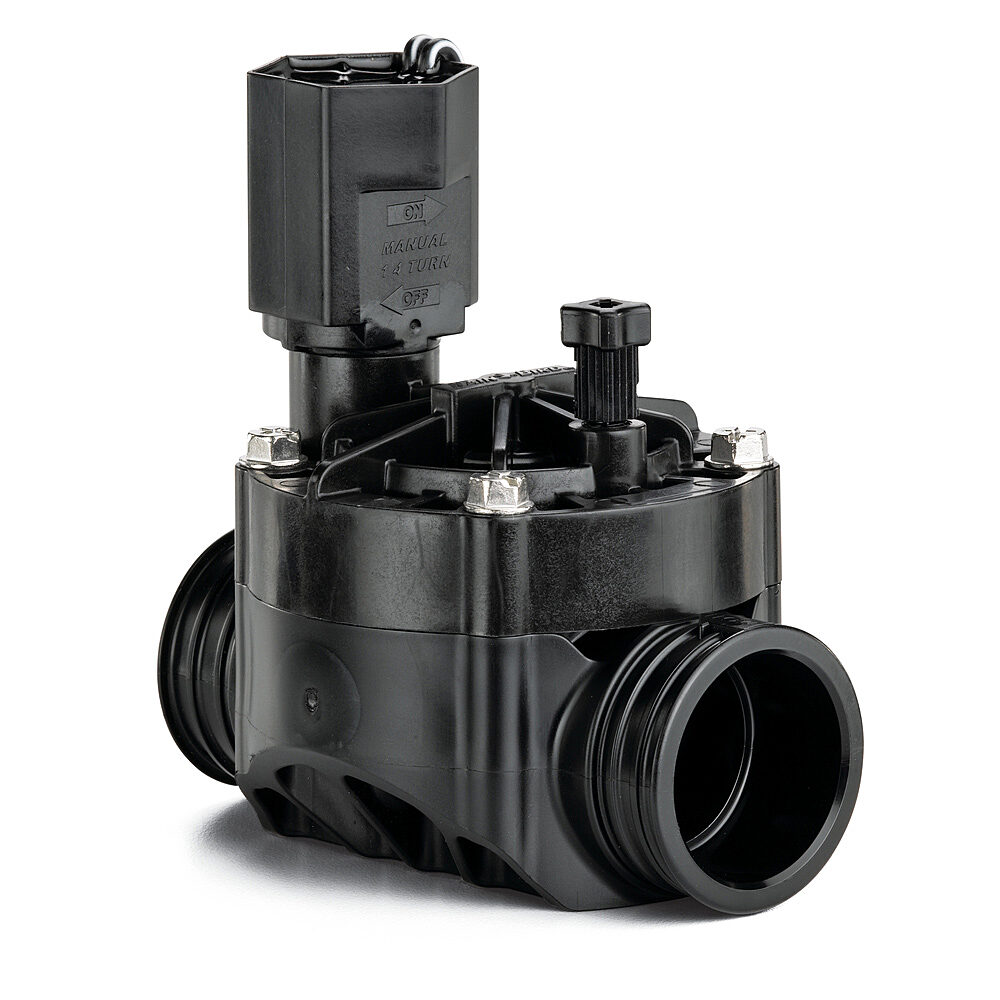

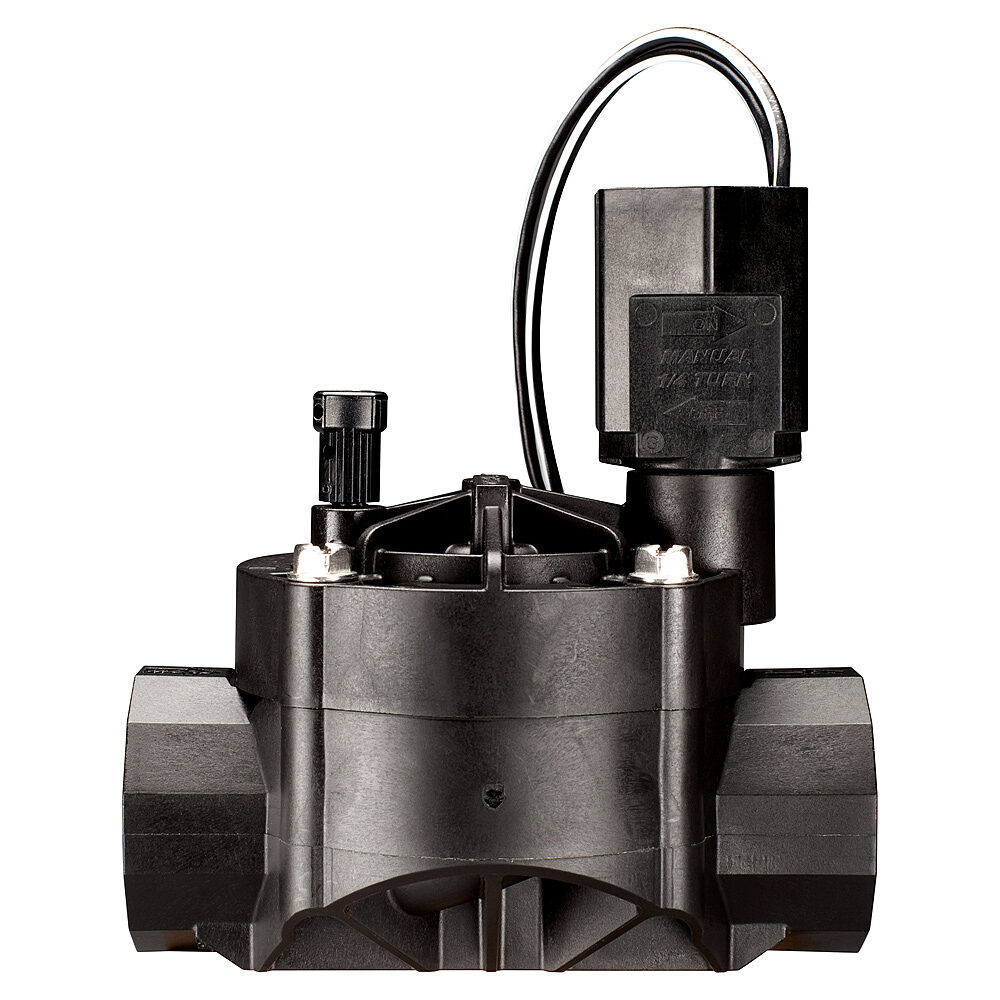

Electrovannes en ligne série HV/HVF
Performance exceptionnelle. Durabilité inégalée.

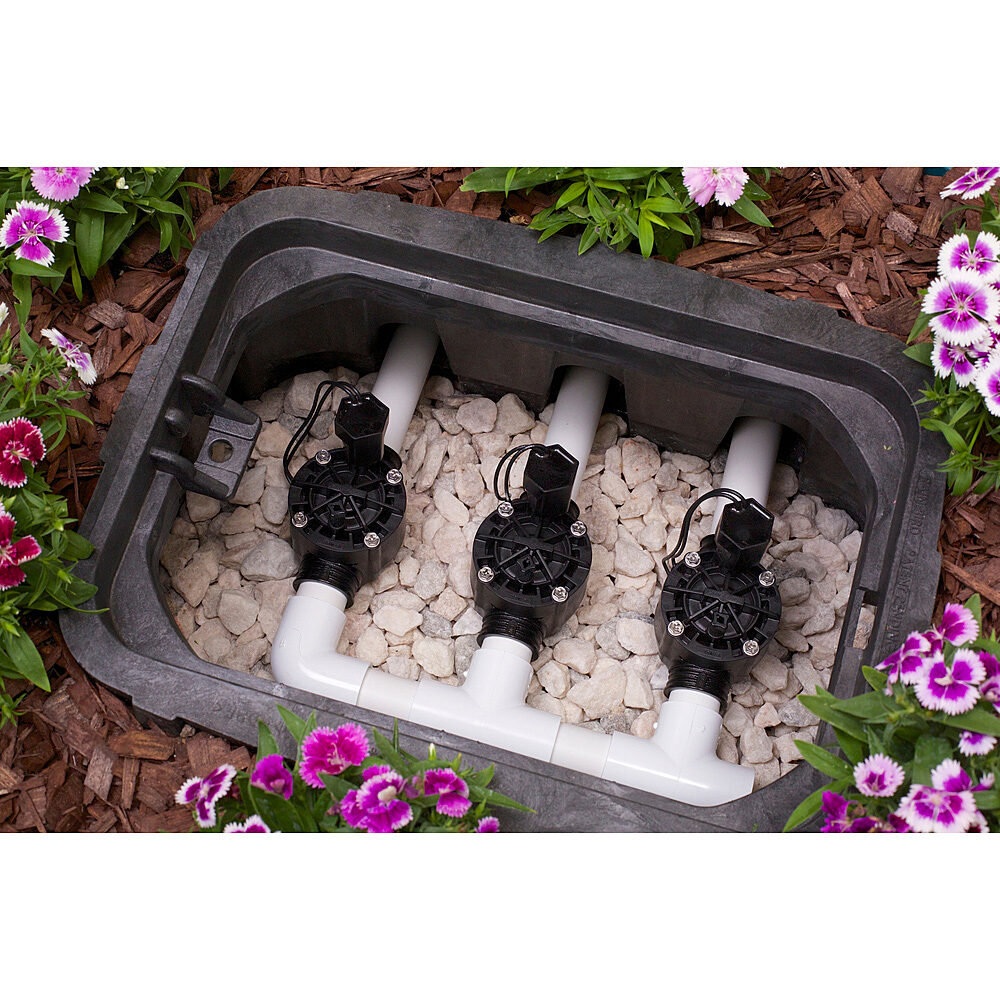

Les électrovannes Rain Bird ont une réputation de plusieurs décennies dans l'industrie comme étant les vannes résidentielles les plus fiables sur le marché. La série HV suit cette grande tradition. Elles sont testées selon des normes rigoureuses pour garantir des performances élevées pendant de nombreuses années, ce qui en fait un excellent choix de vannes résidentielles. Les vannes Rain Bird HV s'installent rapidement, s'entretiennent facilement et offrent des performances fiables sur lesquelles vous pouvez compter - le tout à un prix abordable. Une conception plus compacte facilite son installation et vous permet de placer plus d'électrovanne dans un même regard. La construction robuste et moins de vis simplifient l'entretien. Son design est conçu pour répondre aux besoins diversifiés et difficiles de tout espace vert. Comme toutes les vannes Rain Bird, les vannes HV sont conçues pour fonctionner avec n'importe quel programmateur d'arrosage.
Vidéos
Caractéristiques
Fiabilité :
- Diaphragme excentrique pour une fermeture lente et moins de coups de bélier
- Corps en polypropylène chargé de fibres de verre pour plus de solidité (les corps des autres modèles sont en PVC)
- Conception normalement fermée à flux inversé
- Filtre unique pour une fiabilité maximum
- Maintenance aisée grâce au peu de pièces constituant l'électrovanne
- Membrane Buna-N avec filtre 90 mesh (200 microns) autonettoyant et ressort en acier inoxydable
Polyvalence
- Conception compacte, rayon de rotation de 2,54 pouces pour les installations étroites
- Fonctionne dans les applications à faible débit lorsqu'un filtre à 200 mesh est installé en amont
- Disponible en plusieurs types de raccordement
- Purge externe pour rincer manuellement le système de saletés et de débris pendant l'installation et le démarrage du système
- Option de mécanisme de commande de débit assistée par pression unique et facile à tourner disponible
Facilité d'utilisation
- Vis captives multi-usages pour faciliter la maintenance
- Plusieurs outils utilisables pour ouvrir l'électrovanne (tournevis plat, cruciforme, clé plate, clé à pipe)
- Seulement 4 vis pour un accès rapide à la membrane
- Détrompeur sur la membrane pour une maintenance facile
Caractéristiques
Plage de fonctionnement
- Pression : de 15 à 150 PSI (1,0 à 10,3 bar)
- débit : de 0.2 à 30 GPM (0,05 à 6,82 m3/h; 0,01 à 1,89 l/s); pour des débits inférieurs à 3 GPM (0,68 m3 / h; 0,19 l / s) ou toute application de micro-irrigation, utilisez un filtre de 200 mesh en amont
- Températures de fonctionnement : Température maximale de l'eau 110° F (43° C); Température maximale de l'air 125° F (52° C)
Caractéristiques électriques
- Solénoïde 24 VAC 50/60 Hz (cycles/sec.)
- Courant d'appel : 0.290 A à 60 Hz
- COurant de maintient : 0.091 A à 60 Hz
- Résistance de le bobine : 70-85 Ohms
(40° F - 110° F)
Dimensions
- Hauteur : 4.62" (11,7 cm)
- Hauteur (MB) : 4.50" (11,43 cm)
- Longueur : 4.4" (11,2 cm)
- Longueur (MB) : 5.68" (14,4 cm)
- Largeur : 3.1" (7,9 cm)
Pertes de charge modèle HV et HVF
| Débit (gpm) |
1" HV (psi) |
Male x Barb (psi) |
| 1 | 1.57 | 1.73 |
| 3 | 2.07 | 2.06 |
| 5 | 2.38 | 2.25 |
| 10 | 3.33 | 2.80 |
| 20 | 4.59 | 4.45 |
| 30 | 6.14 | 7.85 |
| 40 | 8.23 | 13.68 |
Pertes de charge modèle HV et HVF (METRIQUE)
| Débit (m3/h) |
Débit (l/s) |
1" HV (bar) |
Male x Barb (bar) |
| 0,25 | 0,06 | 0,11 | 0,12 |
| 0,75 | 0,21 | 0,14 | 0,14 |
| 1,00 | 0,28 | 0,16 | 0,16 |
| 2,00 | 0,56 | 0,23 | 0,19 |
| 5,00 | 1,39 | 0,32 | 0,31 |
| 7,50 | 2,08 | 0,42 | 0,54 |
| 9,10 | 2,52 | 0,57 | 0,94 |
