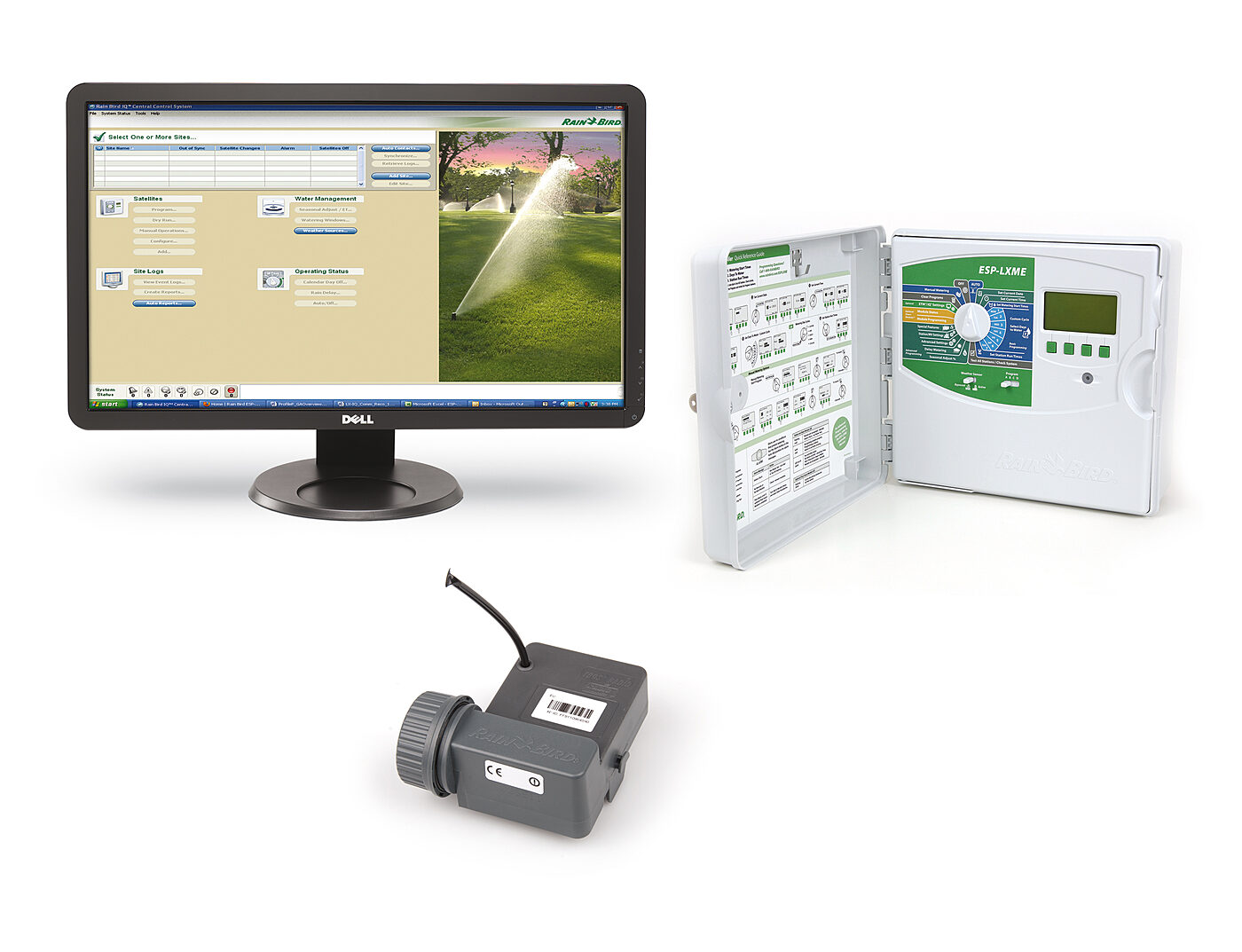

IQ TBOS Master-Funkmodul
Das IQ TBOS Master-Funkmodul ist in einem Server-Satelliten-Steuergerät der ESP-LX-Serie installiert, um TBOS/TBOS-II-Steuermodule im Feld fernsteuern zu können
Merkmale
Es bietet:
– Serielle Kommunikation mit Netzwerkkommunikationsmodul (Senden und Empfangen von Daten von einem entfernten PC)
– Funkkommunikation mit max. 15 TBOS-Funkrelais
– Funkkommunikation mit max. 32 benachbarten TBOS-II-Funkadaptern
– Sensor-Alarm-Management
– Einbau in einen der 4 ESP-LX-Stationsmodulsteckplätze (max. einer pro Steuergerät)
Funkkommunikation arbeitet auf lizenzfreien ISM-Bändern
Ein TBOS-NET Funknetz besteht aus einem (1) Master-Funkmodul, null (0) bis passend (15) TBOS-Funkrelais und einem oder mehreren TBOS-II-Funkadaptern.
Ein IQ TBOS Master-Funkmodul ermöglicht die Fernsteuerung von 32 TBOS/TBOS-II-Steuerungsmodulen innerhalb seiner Funkreichweite. ITBOS MRM EU (P/N: F48320)
TBOS Funkrelais
Funk arbeitet auf lizenzfreien ISM-Bändern
IP44 Klasse
Es wird erwartet, dass TBOS-Funkrelais an Hochpunkten installiert werden. In einigen externen Installationen ist die Stromversorgung möglicherweise nur nachts verfügbar. Ein interner Akkupack (verschlossene Batterie, 6 V, 2,5 Ah) ist im Lieferumfang enthalten. Der Akku wird abgeklemmt ausgeliefert, um ihre Lebensdauer zu erhalten. Sobald er angeschlossen ist, schaltet er in den „aktiven“ Modus und muss regelmäßig aufgeladen werden. Der folgende Zyklus ist notwendig, um den Akku vollständig zu laden: 8 Std. Laden in der Nacht bei öffentlicher Beleuchtung, 16 Std. Entladen am Tag (mit oder ohne Funkverkehr)
Versorgung zwischen 207 V und 244 V AC
Relaiseingangsspannung zwischen 12 und 14 V
Funkreichweite im freien Feld:
– Zwischen 2 TBOS-Funkrelais: ca. 1200 m
– Zwischen TBOS-Funkrelais und TBOS-II-Funkadapter: ca. 300 m
– Zwischen TBOS-Funkrelais und TBOS-II-Feldsender: ca. 100 m (ITBOS RR EU)
Technische Daten
Betriebsspezifikationen
Betriebstemperatur: -10 bis +65 °C
Luftfeuchtigkeit bei Betrieb: 95% max. bei +4 bis +49 °C
Elektrische Kenndaten
Versorgung zwischen 207 V und 244 V AC
Relaiseingangsspannung zwischen 12 und 14 V
