تلميح خاص بتصميم نظام الري: أنماط المسافات بين الرشاشات

بمجرد تجميع بيانات موقعك واختيار مكونات نظام الري التي تلبي متطلبات عملية الري وأهداف المشروع، من المفترض أن يكون لديك البيانات التي تحتاج إليها لبدء تحديد أماكن الرشاشات في خطتك. من بين أسباب اختيار الرشاشات بعناية إمكانية تحديد مكانها بدقة في الخطة باستخدام المسافة الصحيحة لضمان أداء النظام بكفاءة، مما يوفر المياه وأعمال الصيانة الإضافية المحتملة.

الخطوة التالية هي تحديد نمط المسافات بين الرشاشات. هناك ثلاثة أنماط وتغييرات رئيسية لتهيئة هذه الأنماط طبقًا للحالات الخاصة. تحدد معلومات الموقع في العادة نمط المسافة الذي يجعل أقواس التغطية هذه مناسبة في مساحات النباتات.

النمط المربع

يُستخدم النمط المربع، بجوانبه المتساوية التي تمر بين أربعة مواقع رشاشات، لري المساحات المربعة بحد ذاتها، أو التي لها حدود بزوايا 90° عند بعضها البعض والتي تقصر التصميم على هذا النمط. بالرغم من أن النمط المربع يمثل أضعف نمط للتغطية السليمة في حالة عدم استخدامه بعناية، فإن المساحات المغلقة غالبًا ما تستبعد استخدام الأنماط الأخرى.

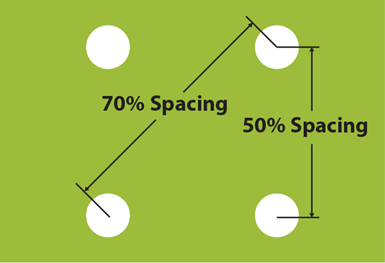

ينتج الضعف في تغطية المساحة المربعة عن المسافة القطرية بين الرشاشات على مستوى النمط من بعضها البعض. عند وضع الرشاشات على مسافات بين الرؤوس بمحاذاة جوانب النمط المربع، تكون المسافة بين الرشاشات في الأركان المقابلة للنمط أكبر من 70%.

قد يترك هذا الامتداد القطري البالغ 70% على مستوى النمط المربع نقطة ضعف في المركز. قد تحرك الرياح البقعة الضعيفة بعيدًا قليلاً عن المركز وقد تؤدي حرارة الصيف إلى جعل البقعة الضعيفة كبيرة تمامًا إذا كانت هذه حالة مناخية عامة للموقع.

لتقليل تأثيرات مشكلة الرياح عند استخدام النمط المربع، يوصى باستخدام مسافات أقرب (الأمر الذي يتطلب المزيد من الرشاشات)، بناء على شدة ظروف الرياح. التوصية الخاصة بالمخطط للأماكن منخفضة الرياح أو دون رياح هي مسافة بنسبة 55%. وفي المشروعات ذات معدلات الرياح الأعلى، يجب تقليل المسافة على النحو الموضح أدناه.

النمط المثلث

يُستخدم النمط المثلث على وجه العموم حيثما تتسم المساحة التي سيتم ريها بحدود غير منتظمة عرضة للرش الزائد، أو إذا كانت لا تتطلب رشاشات بنمط دائرة جزئية. يتسم النمط المثلث متساوي الأضلاع، الذي تكون فيه الرشاشات على مسافات متساوية من بعضها البعض، ببعض الميزات عن نمط المسافة المربعة.

في النمط المثلث، لا تكون البقعة الضعيفة التي قد تمثل مشكلة في نمط المسافة المربعة موجودة لأن صفوف الرشاشات على مسافة عمودية من الصفوف المجاورة. في معظم الحالات، يمكن وضع الرشاشات على مسافات أبعد باستخدام نمط المسافة المثلثة عما هو الحال مع نمط المسافة المربعة.

هذه المسافة الإضافية بين الرشاشات غالبًا ما تعني استخدام رشاشات أقل في المشروع. يعني وجود رشاشات أقل في الموقع تكلفة معدات أقل ووقت تركيب أقل للمشروع.

غالبًا ما يرمز إلى أبعاد نمط المسافة باستخدام الحرفين "م" و"ل". يشير "م" إلى المسافة بين الرشاشات ويشير "ل" إلى المسافة بين صفوف الرشاشات أو الأنابيب الفرعية. في نمط المسافة المثلثة متساوية الأضلاع، تمثل المسافة "ل" (ارتفاع المثلث) المسافة بين الرشاشات "م" × .866.

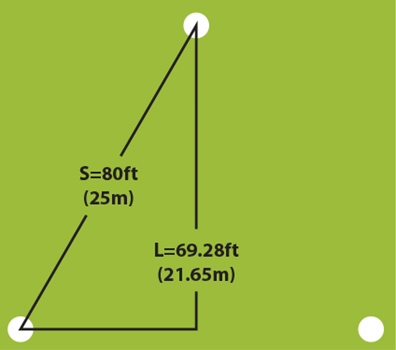

في حالة وضع رشاشات دوارة كبيرة في ملعب جولف على مسافة 80 قدمًا (25 م) في نمط مثلث متساوي الأضلاع، ستكون المسافة بين صفوف الرشاشات 80 قدمًا (25 م) × .866 = 69.28 قدمًا (21,65 م).

كما يمكنك أن تلاحظ، لا توجد مسافة ممتدة بدرجة غير متساوية مثل الخط القطري في نمط المسافة المربعة. بسبب هذا العامل، فإن توصيات المسافة الخاصة بالنمط المثلث متساوي الأضلاع أقل تقييدًا إلى حد ما لأجواء الرياح.

يتيح هذا النمط مسافات أكبر بين الرشاشات تبدأ بمسافة بنسبة 60% مع تقليل المسافة بين الرؤوس للمساحات التي تتسم بأجواء رياح أكثر.

للمواقع التي تهب بها الرياح استخدم المسافات التالية:

النمط المستطيل

يتميز النمط المستطيل بمزايا مقاومة أجواء الرياح في الموقع والقدرة على التلاؤم في المساحات ذات الحدود والأركان المستقيمة المحددة. من خلال تقريب المسافة عبر الرياح وفتح طول النمط مع الرياح، يمكن للمصمم الحفاظ على تغطية جيدة للرشاشات.

في كل حالة مذكورة بالمخطط، يظل طول النمط عند مسافة بنسبة 60%، بينما تقل المسافة عبر الرياح لمقاومة السرعات المتزايدة.

للمواقع التي تهب بها الرياح استخدم المسافات التالية:

الاختلافات

يمكن استخدام توليفات من الأنماط المتنوعة المذكورة إلى الآن في نفس المنطقة بالمشروع للتكيف مع ظروف خاصة. إذا كان المصمم يخطط استخدام رشاشات لمساحة أعشاب، على سبيل المثال، وتصادف وجود شجرة أو صف من الشجيرات، يمكن استخدام نمط مسافة متدرج للتكيف مع العوائق.


من خلال تدريج النمط من مربع أو مستطيل إلى شكل متوازي الأضلاع مائل قليلاً أو إلى شكل مثلث، يمكن الحفاظ على قدر التغطية حتى إذا كان النمط لا يطابق باقي المساحة. بعد وضع الرشاشات لكي تحيط بمساحة العوائق أو تمر من خلالها، يمكن للمصمم العودة من النمط المتدرج إلى نمط المسافة الأصلي.

للتكيف مع حد منحنٍ، يتيح النمط المنزلق التغير تدريجيًا من نمط مسافة مربعة أو مستطيلة ربما إلى نمط متوازي الأضلاع، ثم إلى نمط مسافة مثلثة والعودة مرة أخرى عند الضرورة. من خلال تغيير النمط للحفاظ على متطلبات المسافة بمحاذاة حد منحنٍ، يتجنب المصمم تجميع الرشاشات على المنحنيات الداخلية ومد المسافة على المنحنيات الخارجية.

تعد المسافة بين رشاشات الرذاذ المصممة غالبًا لتناسب المجال الخارجي لملعب البيسبول مثالاً جيدًا على استخدام أسلوب النمط المنزلق. قد يبدأ المصمم بمسافة مستطيلة خلف خط الأساس الثالث، وينزلق تدريجيًا، مع متابعة المنحنى الخارجي للمساحة قصيرة العشب لخطوط الأساس، خلال الأنماط متوازية الأضلاع إلى مثلث خلف خط الأساس الثاني، ويستمر في الانزلاق للخلف خلال الأنماط ليعود إلى المساحة المستطيلة مرة أخرى خلف خط الأساس الأول. قد يستمر هذا الأسلوب المنزلق للمسافات بين الرشاشات وصولاً إلى الرشاشات بنمط الدائرة الجزئية على طول سياج المجال الخارجي.

تم اقتباس هذا التلميح من دليل تصميم نظام الري لشركة Rain Bird الذي يحتوي على تدريبات  يمكنك حلها للمساعدة في تعزيز فهمك.
