Okrągłe plastikowe kraty odprowadzające
Wytrzymały, okrągły odpływ z inhibitorem UV, redukującym uszkodzenia spowodowane działaniem promieni słonecznych, jest wyposażony w duże otwory zapewniające maksymalny przepływ, a jednocześnie zapobiegające przedostawaniu się dużych ilości zanieczyszczeń do systemu odpływowego. Precyzyjnie zaprojektowany i wyprodukowany, przeznaczony do mocowania bezpośrednio do rur kanalizacyjnych i odpływów oraz złączek, rur trójściennych i falistych. Łatwy w użyciu, możliwy do zainstalowania w kilka minut, dobrze komponuje się wizualnie. Typowo stosowany do bezpośredniego mocowania do rury odpływowej w przypadku, gdy nie jest dostępny odpowiedni zbiornik wychwytujący ani nie można go wykonać. Produkt dostępny w wariantach o średnicy 3”, 4” oraz 6”.
Właściwości
• Wyprodukowany ze spienionego strukturalnie polietylenu o wysokiej gęstości (HDPE)
• Stabilizowany UV w celu ochrony przed zniszczeniami spowodowanymi działaniem promieni słonecznych
• Każda z kratek ma potrójnie stopniowaną średnicę pasującą do rur kanalizacyjnych i odpływowych, rur trójściennych i rur falistych
• Teksturowana powierzchnia antypoślizgowa ¹
• Obciążenie dostosowane do ruchu pieszych ¹, ²
• Obciążenie dostosowane do samochodów osobowych i lekkich pojazdów ciężarowych poruszających się z prędkością poniżej 20 mph ¹, ²
• Zgodność z normami ADA ¹
¹ Tylko kratka płaska
² Maksymalna nośność przy zbiorniku obudowanym betonem i równomiernie rozłożonym na całej powierzchni kratki ciężarem
Specyfikacje
Odpowiedni do każdej średnicy | Open Slot Width | Open Surface Area | Maximum Flow Rating | Maximum Load | ||
Mały | Medium | Large | ||||
Okrągłe płaskie 3” | ||||||
3" Triple Wall Pipe | 3" S & D Pipe (ASTM D2729) Rura falista 3” |
3" S & D Fittings (SDR 35) |
3/16" | 3 sq in | 3 GPM | 500 lbs |

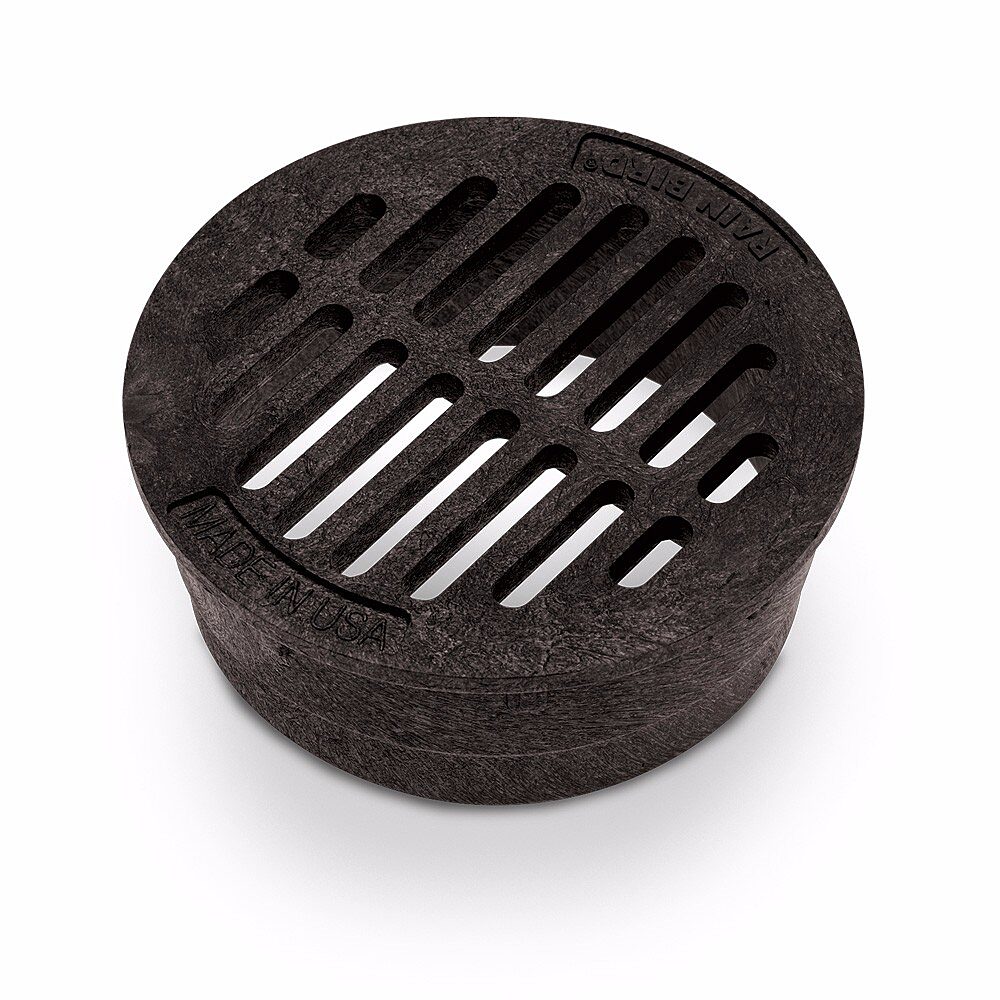

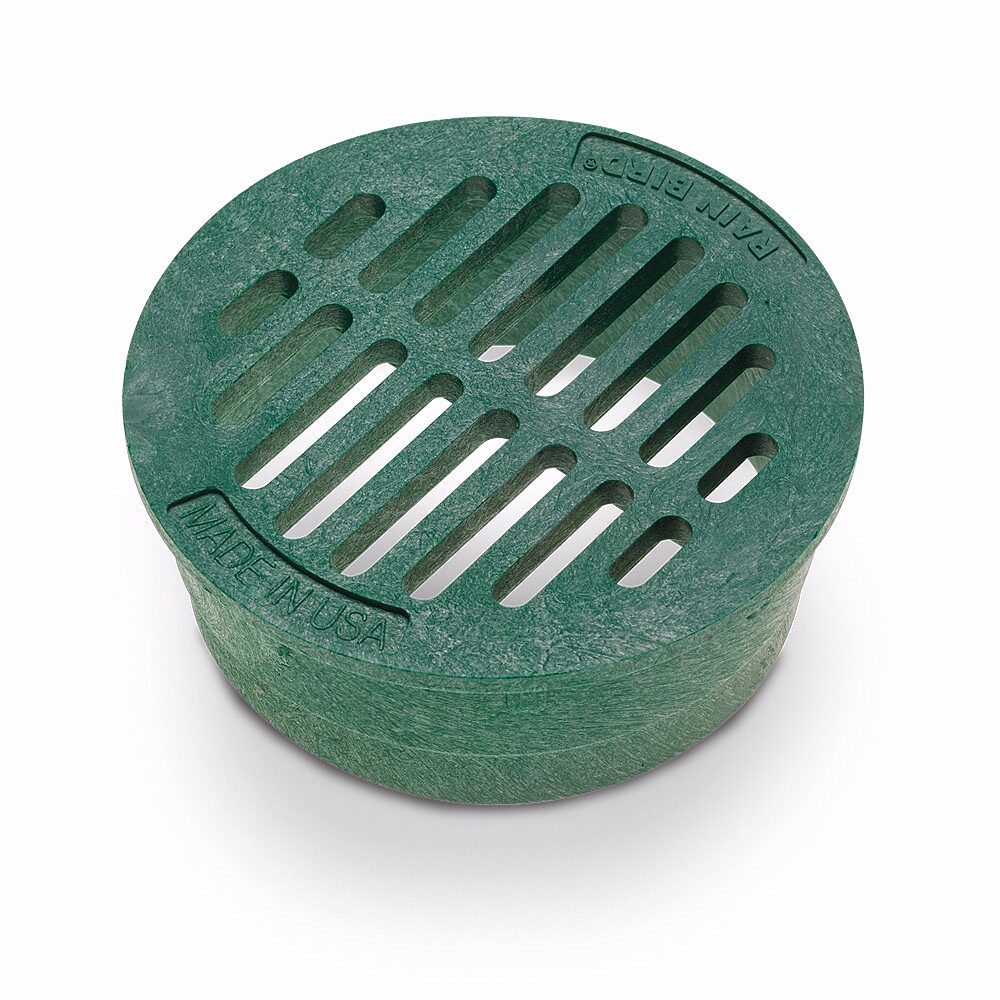

4" Round Flat | ||||||
4" Triple Wall Pipe |
Rura S&D 4” Rura falista 4” |
Złącza S&D 4” (SDR 35) |
1/4" | 5 sq in | 6 GPM | 750 lbs |

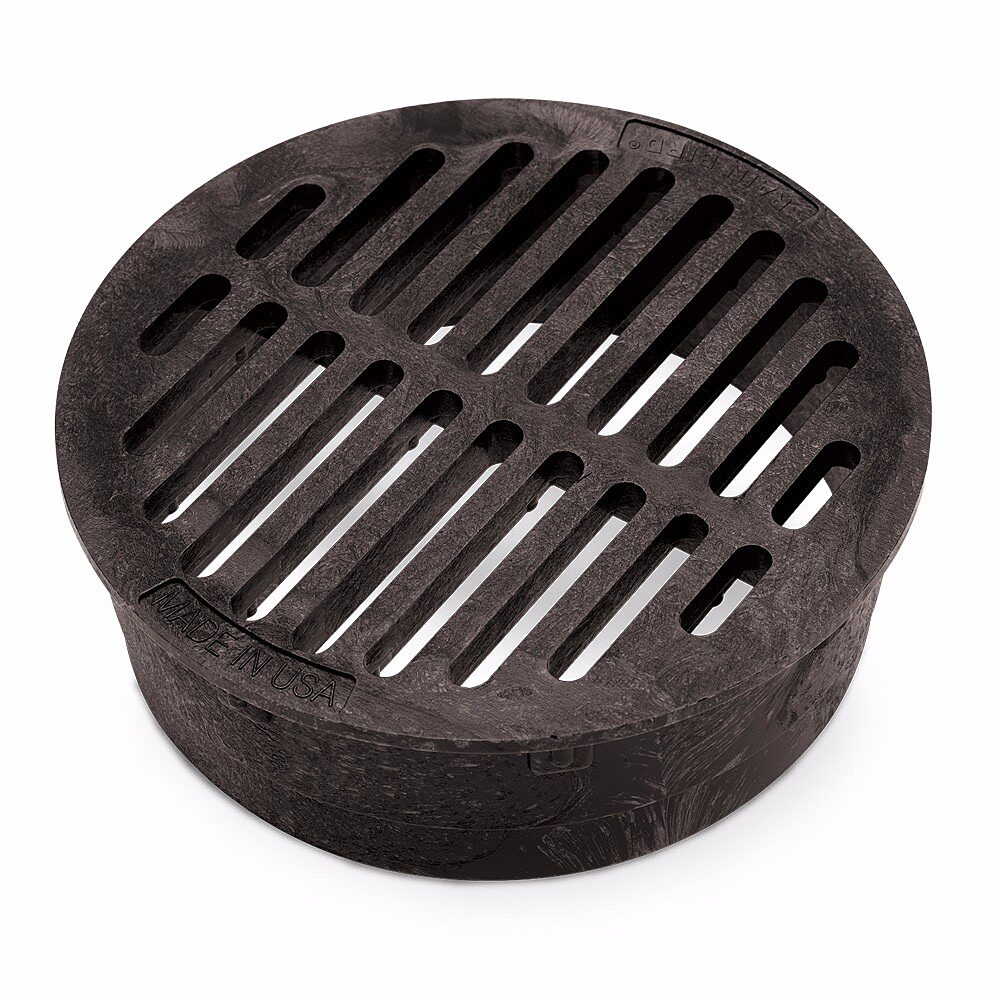

6" Round Flat | ||||||
6" Sewer Pipe (ASTM D3034, SDR 35) |
Rura S&D 6” Rura falista 6” |
Złącza S&D 6” Okrągłe zbiorniki wychwytujące (DB6R1 oraz DB6R2) |
5/16” | 13 sq in | 16 GPM | 1,000 lbs |

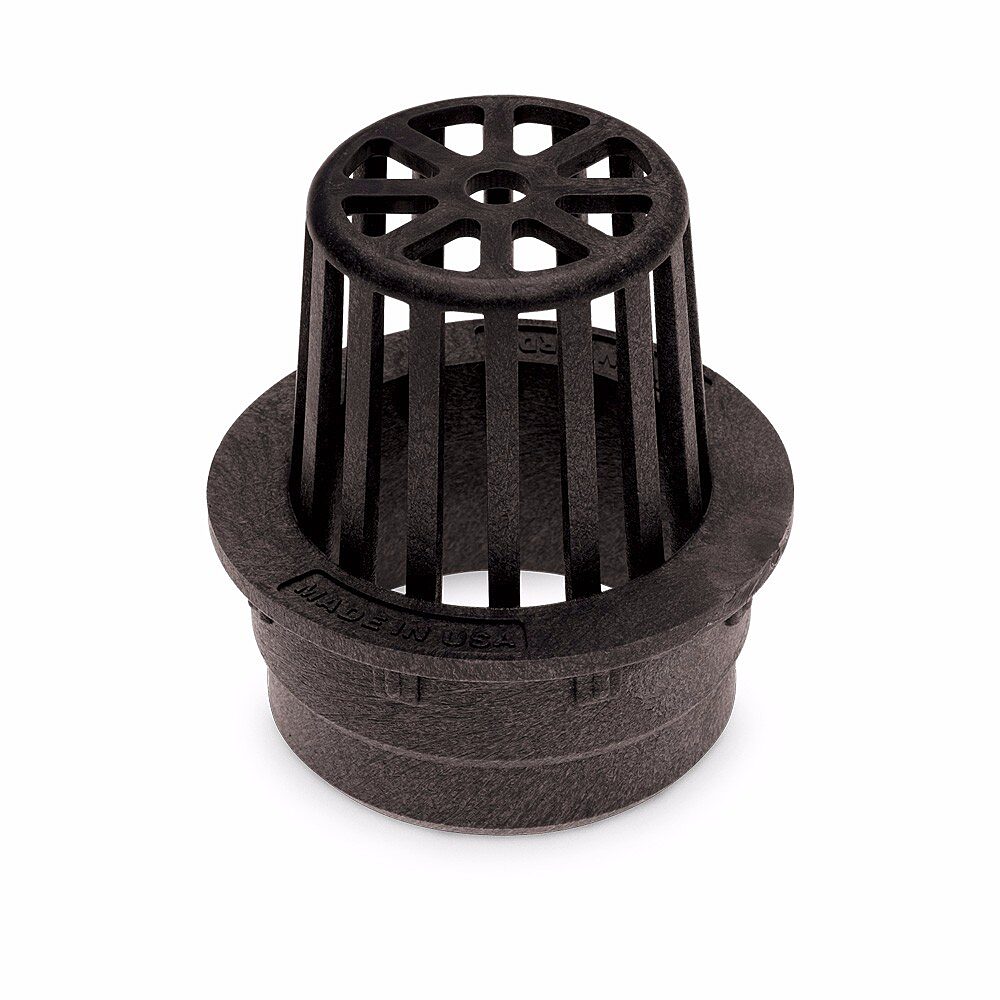

Okrągłe atrium 3” | ||||||
Rura trójścienna 3” | 3" S & D Pipe (ASTM D2729) Rura falista 3” |
3" S & D Fittings (SDR 35) |
¼" | 9 sq in | 12 GPM | NA |

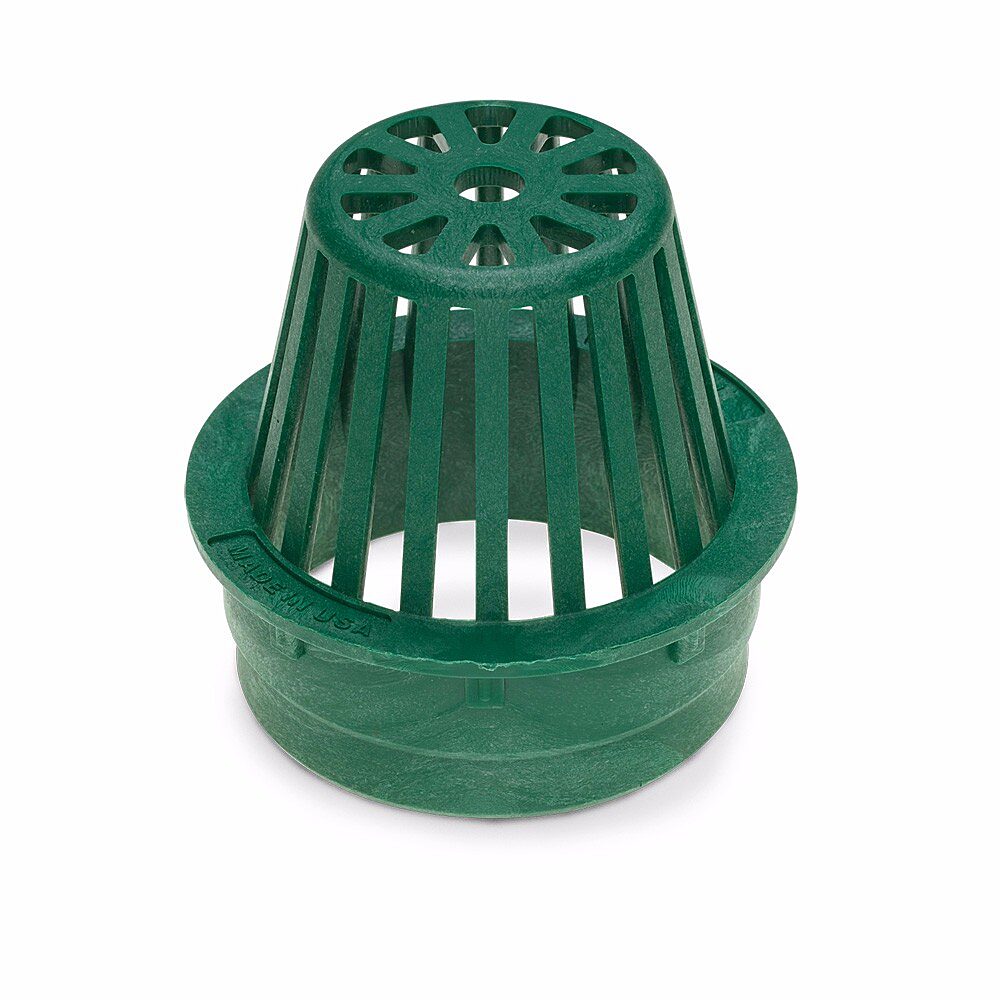

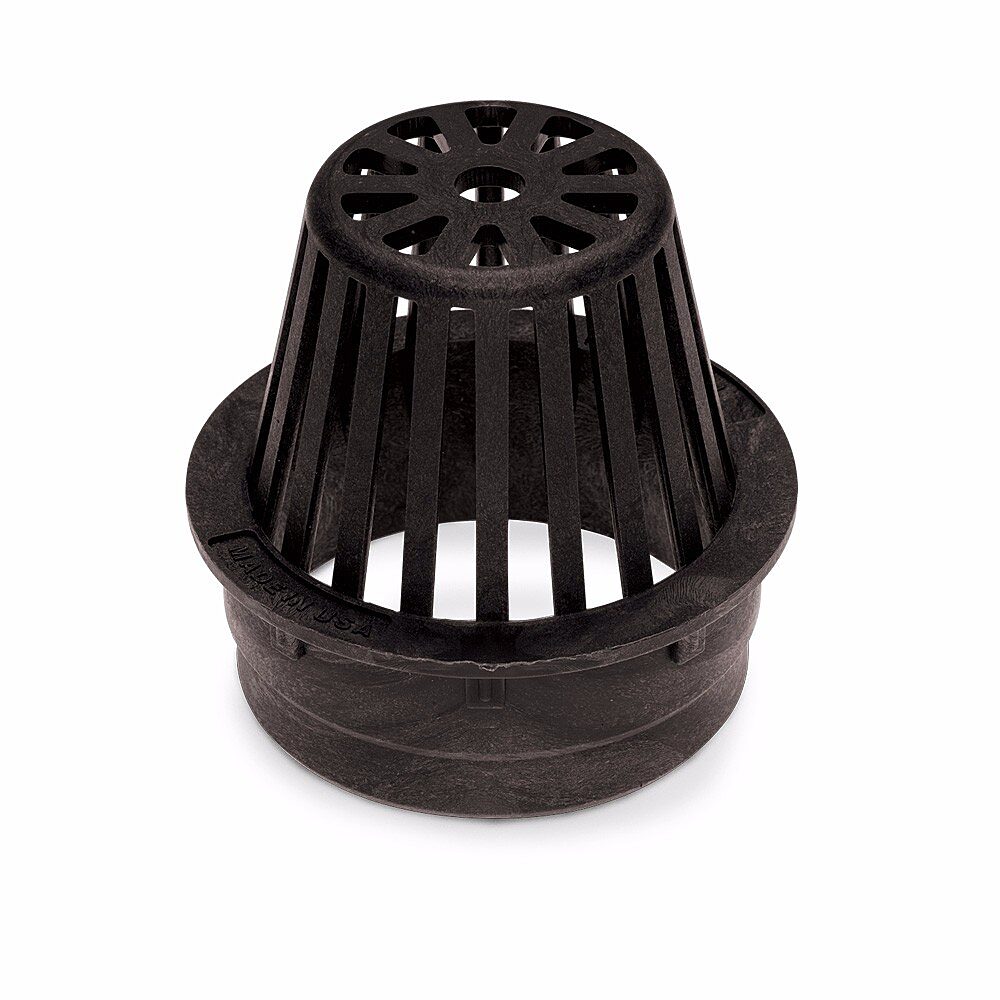

Okrągłe atrium 4” | ||||||
Rura trójścienna 4” |
Rura S&D 4” Rura falista 4” |
Złącza S&D 4” (SDR 35) |
5/16" | 16 sq in | 20 GPM | NA |

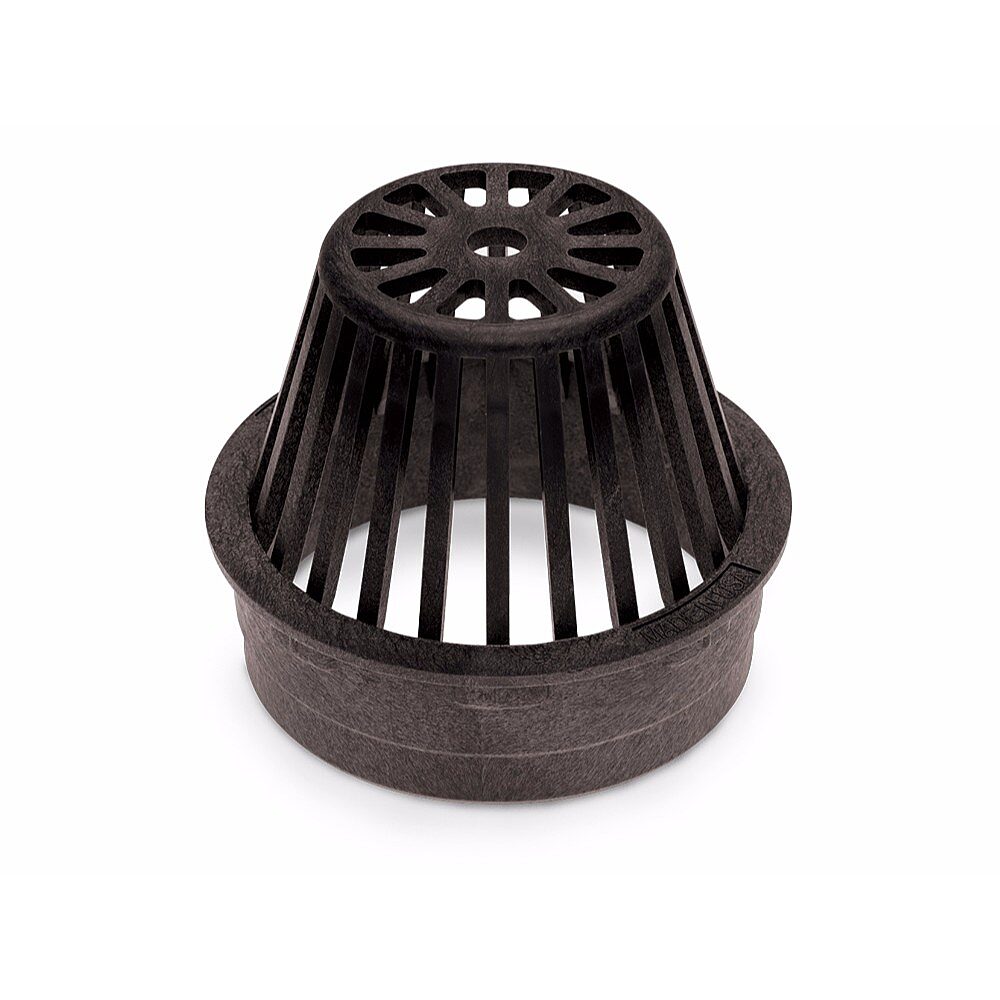

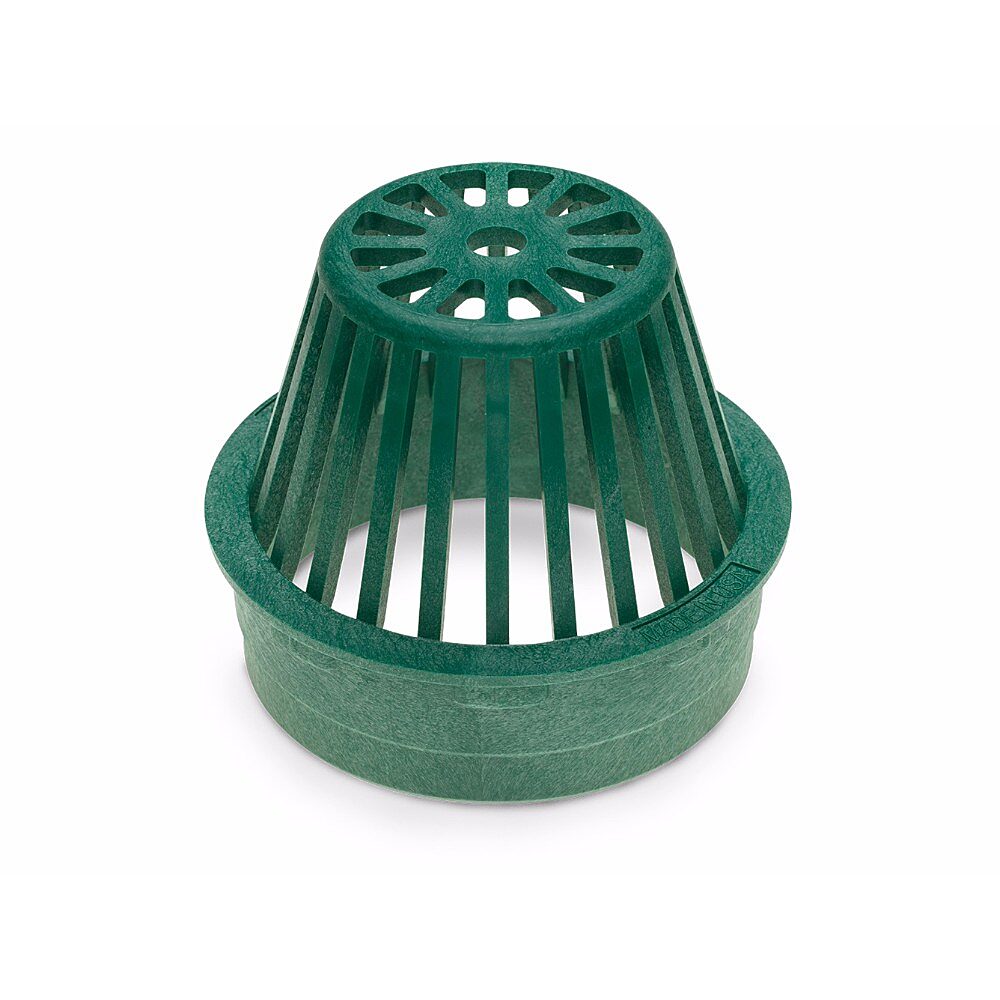

Okrągłe atrium 6” | ||||||
Rura kanalizacyjna 6” (ASTM D3034, SDR 35) |
Rura S&D 6” Rura falista 6” |
Złącza S&D 6” Okrągłe zbiorniki wychwytujące (DB6R1 oraz DB6R2) |
3/8” | 28 sq in | 36 GPM | NA |
