Filtri a dischi Serie HDF
Il filtro a dischi Rain Bird è un tipo di filtro per l'irrigazione, simile ad un filtro a schermo tranne per il fatto che la cartuccia del filtro è costituita da una serie di dischi sovrapposti come una pila di fiches da poker.
L'elemento filtrante è costituito da dischi scanalati, montati su un perno, che formano un elemento filtrante cilindrico. L'acqua passa attraverso le piccole scanalature tra i dischi che vengono compresse da una molla situata sul fondo del coperchio del filtro e le impurità rimangono intrappolate dietro. I filtri a disco possono essere risciacquati in modo tale che i dischi siano in grado di separarsi e ruotare durante il ciclo di pulizia.
Rain Bird Corporation fornisce filtri a disco configurati su misura da 50 GPM a 4000 GPM.
Caratteristiche
Sistema con filtri a dischi automatici e autopulenti con valvole da 2 pollici e collettore in polietilene ad alta densità.
- Ideale per acque superficiali e di pozzo contenenti sia materiali organici (alghe) che inorganici: fiumi, bacini, canali, acque reflue e acque di pozzo contenenti sabbia leggera (3PPM) e altri contaminanti.
- L'azione elicoidale del sistema brevettato garantisce una pulizia efficiente.
- Fabbricati in tecnopolimeri per resistere a ruggine e corrosione dovute al contatto con acqua e agenti chimici.
- Tutte le unità vengono testate in fabbrica prima di essere spedite.
- Gli elementi a disco forniscono una filtrazione profonda, non fermandosi solo alla superficie.
- L’unità è pre-assemblata con collettori in polietilene ad alta densità (HDPE - High Density Polyethylene) per una facile installazione.
- Un ciclo manuale di lavaggio a flusso invertito o con orario preimpostato può essere avviato dal programmatore.
- Le valvole a flusso invertito in plastica sono leggere e resistenti alle corrosioni.
- Bassa manutenzione e prestazioni affidabili di controlavaggio.
- Versatilità dei dischi di filtrazione (il grado di filtraggio può essere facilmente modificato).
- Disponibile con dischi da 100, 130, 200 o 400 micron (specificare al momento dell'ordine).
Controlavaggio del filtro Rain Bird HDF Serie 1X2.
- FASE DI FILTRAZIONE: Quando l'acqua attraversa i dischi, le particelle vengono proiettate via a causa dell'effetto ciclone, riducendo la frequenza di lavaggio a flusso invertito.
- FASE DI CONTROLAVAGGIO: L'acqua viene proiettata attraverso i dischi, espellendo le particelle trattenute ed evacuandole attraverso il collettore di drenaggio mentre il resto dell'apparecchiatura è ancora in fase di filtrazione, alimentando la parte residua dell'impianto.
I sistemi Rain Bird HDF Serie-2 eseguono il controlavaggio di una stazione alla volta, mentre gli elementi rimanenti continuano a filtrare.
- FASE DI FILTRAZIONE: Quando l'acqua attraversa i dischi, le particelle vengono proiettate via e mantenute in sospensione grazie all'effetto ciclone, riducendo la frequenza del controlavaggio.
- FASE DI CONTROLAVAGGIO: L'acqua viene proiettata attraverso i dischi, espellendo le particelle trattenute ed evacuandole attraverso il collettore di drenaggio. Il resto del gruppo filtrante continua la filtrazione. Il processo di filtrazione riparte quando i dischi si ricomprimono. Il processo di controlavaggio è controllato dalla centralina Rain Bird.
Specifiche
Filtri a dischi 1x2 Serie HDF
- Adatti per aree servite o non da elettricità.
- Ideale nei casi in cui la pulizia manuale è problematica.
- Il design compatto è ideale per gli spazi ristretti.
- La centralina funziona sulla base di un differenziale di pressione o di tempo.
- Filtro automatico da 5,1 cm (2") autopulente per portate basse.
- Portata massima: 24 m³/h (106 gpm)
- Superficie filtrante massima (1492 cm²/231 in²).
- Pressione massima: 10 bar (145 psi)
- Temperatura massima: 60° C (140°F)
- 100 micron di serie: Opzionale da 130, 200 o 400 micron.
Filtri a 2 dischi Serie HDF
- Adatti per acque di superficie e dei pozzetti di raccolta contenenti sia materiali organici (alghe) sia inorganici: Fiumi, serbatoi, canali e acque reflue
- L’acqua dei pozzi contiene sabbie leggere (3 PPM) ed altri contaminanti.
- Portata massima: 192 m³/h (845 gpm)
- Superficie filtrante massima: (1.492 cm²/231 in²)
- Pressione massima: 10 bar (145 psi)
- Temperatura massima: 60° C (140°F)
- Standard: 100 micron Opzionale: 20, 50, 130, 130, 200 o 400 micron.
Centraline

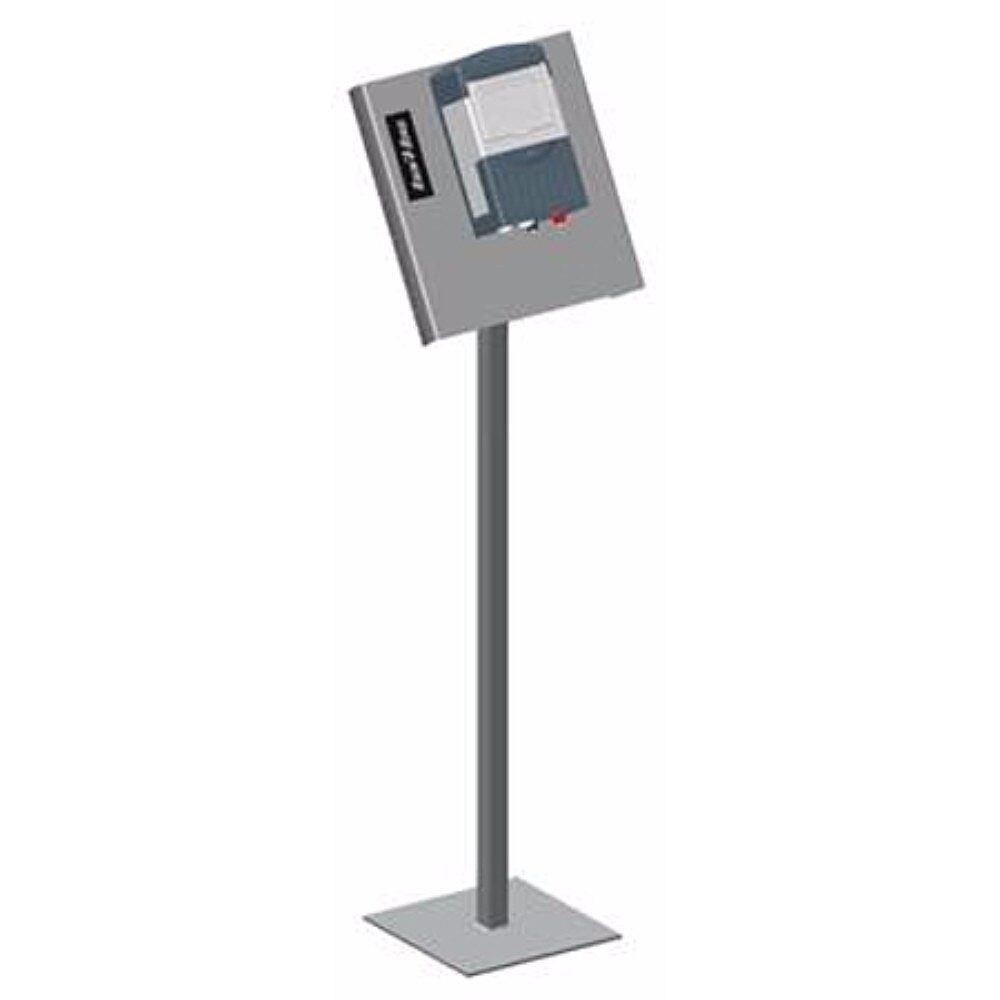

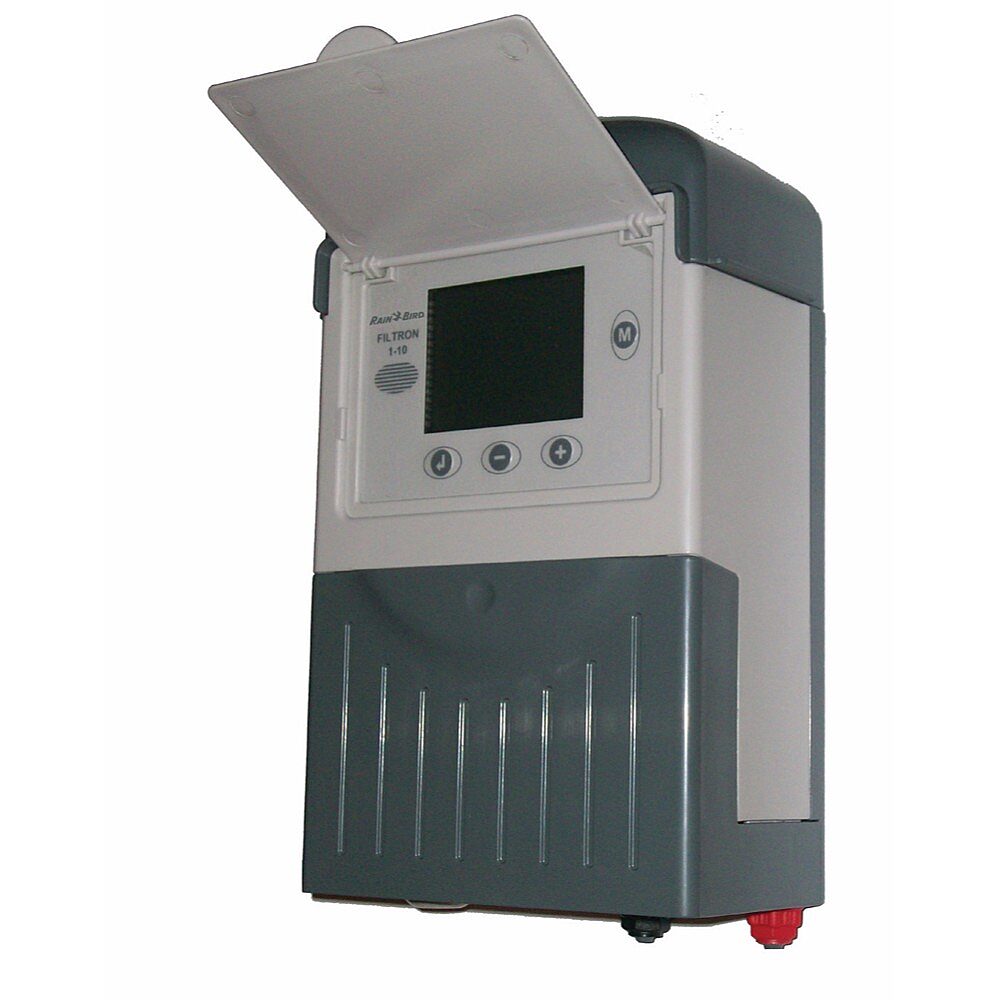

- Rain Bird Filtron 110 consente l'attivazione del controlavaggio per orario preimpostato o differenziale di pressione. I programmatori sono disponibili in versioni da 12 Vcc, 110 Vca e 220 Vca.
